电接点压力表结构工作原理

发布时间:2021-12-21 05:56:50 浏览:

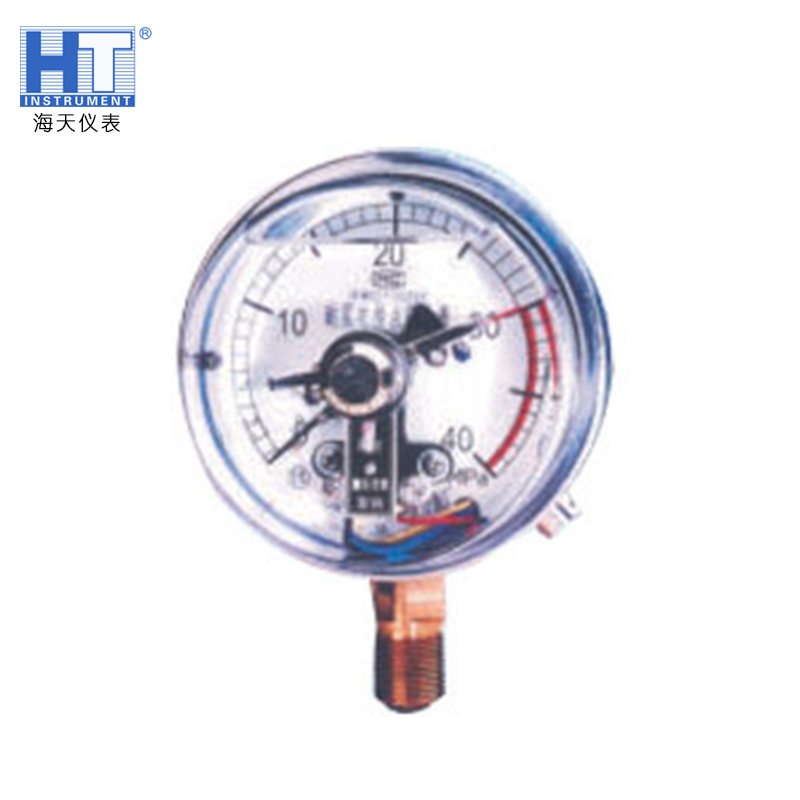

电接点压力表有测量系统、指示系统、接点装置、外壳、调整装置和接线盒等组成。
     电接点压力表是在普通压力表的基础上加装电气装置,在设备达到设定压力时,现场指示工作压力并输出开关量信号的仪表。
一、工作原理
      电接点压力表的指针和设定针上分别装有触点,使用时首先将上限和下限设定针调节至要求的压力点。当压力变化时,指示压力指针达到上限或者下限设定针时,指针上的触点与上限或者下限设定针上的触点相接触,通过电气线路发出开关量信号给其他工控设备,实现自动控制或者报警的目的。
目前国内电接点压力表输出接点信号的形式有:
1) 一个高位,一个低位开关量输出;
2) 两个高位开关量输出;
3) 两个低位开关量输出;
4) 两个低位,两个高位开关量输出;
 二、电接点压力表主要参数;
1)表盘直径:¢60、¢100、¢150;
2)精度等级:1。6级;2。5级;
3)量程范围:-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6;0~2.5;0~4.0;0~6.0;0~10;0~16 ;0~25;0~40;0~60;0~100;0~160Mpa;
4)弹性元件和接头体材质有:铜合金、304SS、316、316L等。
5)电接点压力表安装结构形式:径向直接安装式;径向带前(后)边安装式;轴向直接安装式;轴向带前边安装式等;
6)连接螺纹规格主要有:M14*1.5、M20*1.5、G1/4、G1/2、G3/8、NPT1/2等,也可以根据用户要求生产。
三、电气参数:
1)电触点最高耐压:380VAC;220VDC;
2)最大工作电流:1A;
3)持续电流:0。6A;
4)最大功率:30VA;
5)设定范围:
低位:量程的5%~50%范围内任意设定;
高位:量程的50%~95%范围内任意设定;
